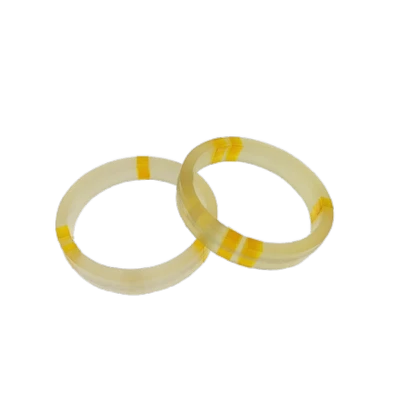

Πόλωση FC-Διατήρηση πηνίου ινών
Υψηλή αξιοπιστία και σταθερότητα
Εξαιρετική απόδοση θερμοκρασίας
Ανθεκτικό, Ανθεκτικό στους κραδασμούς-Ανθεκτικό, στους κραδασμούς-Ανθεκτικό
Περιγραφή
Βασικά Χαρακτηριστικά
- Συμπαγές Μέγεθος
- Υψηλή αξιοπιστία και σταθερότητα
- Εξαιρετική απόδοση θερμοκρασίας
- Ανθεκτικό, Ανθεκτικό στους κραδασμούς-Ανθεκτικό, στους κραδασμούς-Ανθεκτικό
- Υψηλή απόδοση κόστους, όγκος παράδοσης
Εφαρμογές
- ΟΜΙΧΛΗ

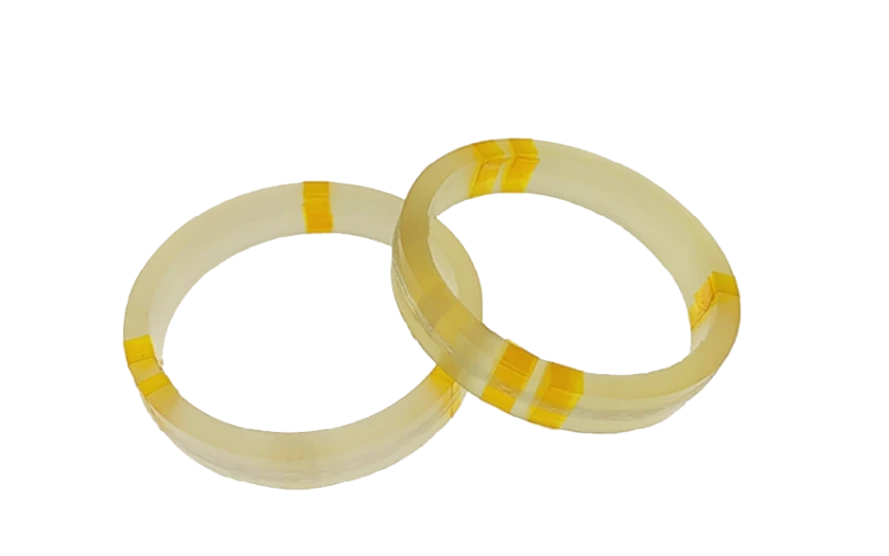

Εισαγωγή Προϊόντος
Το πηνίο ινών είναι το βασικό συστατικό οποιουδήποτε γυροσκόπιου οπτικών ινών και η Εταιρεία υιοθετεί πηνία ανεξάρτητων ινών υψηλής-απόδοσης. Περιτυλιγμένη με μεθόδους συμμετρικής περιέλιξης 16-πόλων, 8-πόλων ή 4 πόλων, η ανεξάρτητη δομή εξαλείφει την καταπόνηση της ίνας που προκαλείται από το προσάρτημα. Καθώς η θερμοκρασία περιβάλλοντος ποικίλλει, η συμμετρική περιέλιξη μειώνει το σφάλμα Shupe στο ελάχιστο. Τα πηνία τυλιγμένα με ίνες PM μικρής διαμέτρου (135 μm ή 100 μm) είναι επίσης κατάλληλα για συμπαγείς ομίχλες.
Μοναδική Τεχνολογία
Η εταιρεία είναι μια-επιχείρηση υψηλής τεχνολογίας με δυνατότητες πλήρους κλειστού-βρόχου από εξοπλισμό περιέλιξης ινών και πηνία έως FOG, προϊόντα αδράνειας ινών/MEMS, κυκλώματα IMU, λογισμικό και εξοπλισμό δοκιμής. Ο έλεγχος διεργασίας από-στο-τέλος βελτιώνει την ποιότητα και μειώνει το κόστος. Λειτουργώντας σύμφωνα με το ISO9001 με αυστηρές διαδικασίες, διασφαλίζει την αξιοπιστία και τη συνέπεια του προϊόντος.
Παράμετροι
FC60/70/90/120PM Προδιαγραφές πηνίου ινών
|
Μοντέλο |
FC60 |
FC70 |
FC98 |
FC120 |
|
Μήκος κύματος (nm) |
1310 |
1310 |
1550 |
1550 |
|
Διαστάσεις (mm) (Εσωτερικό/Εξωτερικό/Ύψος) |
39/55/8.5 |
53/63/10.5 53/65/10.5 |
75/93/12 |
93.5/113/13.5 |
|
Τύπος ινών |
ΠΜ 1310_80/135 |
ΠΜ 1310_80/135 |
PM 1550_80/135 |
PM 1550_80/135 |
|
Μήκος ινών (m) |
500±10 |
440±10 550±10 |
1460±10 |
2220±10 |
|
Αναλογία εξαφάνισης (dB) |
Μεγαλύτερο ή ίσο με 20 |
Μεγαλύτερο ή ίσο με 24 Μεγαλύτερο ή ίσο με 22 |
Μεγαλύτερο ή ίσο με 20 |
Μεγαλύτερο ή ίσο με 18 |
|
Απώλεια εισαγωγής (dB) |
Μικρότερο ή ίσο με 0,4 |
Μικρότερο ή ίσο με 0,4 |
Μικρότερο ή ίσο με 0,7 |
Μικρότερο ή ίσο με 1,5 |
|
Ακρίβεια στόχου FOG (μέσος όρος 10 δευτερόλεπτα) |
0,1 βαθμός/ώρα |
0,08 μοίρες /ώρα 0,05 μοίρες/ώρα |
0,015 μοίρες /ώρα |
0,003 μοίρες /ώρα |
|
Θερμοκρασία λειτουργίας. (πτυχίο) |
-45~＋80 |
|||
Μέθοδος Κωδικός Παραγγελίας Προϊόντος Fiber Coil
FC _ Τύπος ίνας _ Μήκος ίνας _ Μέγεθος πηνίου _ Μέθοδος περιέλιξης, π.χ.: FC_B_D_98_M
|
FC |
Τύπος πηνίου ινών |
Μήκος πηνίου ινών |
Μέγεθος πηνίου |
Μέθοδος περιέλιξης |
|
Α: PM1310-80/135 Β: PM1550-80/135 C: PM1310-80/165 Δ: PM1550-80/165 Σ: Ειδική |
A: 200~500m B: 500~1000m C: 1000~1500m D: 1500~2000m Σ: Ειδική |
70:ID 53mm/H 10,5mm 98:ID 79mm/H 11mm 120:ID 95mm/H 13,5mm Σ: Ειδική |
Ε: 4-πολικό Μ: Πολυπολικός- Σ: Ειδική |
Πληροφορίες προσαρμογής
- Προσαρμόσιμο σε διαστάσεις, μήκος και απόδοση για να καλύψει τις απαιτήσεις των πελατών.
- Διαθέσιμες πλήρεις λύσεις απο-συγκόλλησης και συγκόλλησης.
- Διατίθενται λύσεις συναρμολόγησης οπτικής διαδρομής FOG.
